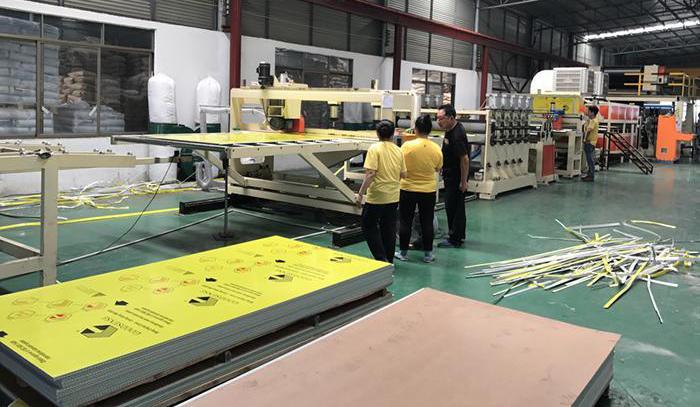

Línea de producción de paneles de aluminio compuesto de núcleo corrugado

Descripción:
La línea de producción de panel con núcleo corrugado utiliza el prensado en caliente para unir una placa superior y una placa inferior de aluminio con una placa corrugada central de aluminio. Los paneles compuestos así obtenidos presentan una estructura tipo sándwich, son resistentes y ligeros.

Características:
1. El grado de resistencia al fuego puede llegar a A2.
2. Es ligera, resistente, fácil de transporte e instalar.
3. Se fabrica con materiales simples, tiene una magnífica adherencia y una larga vida útil
4. Color brillante, diferentes especificaciones

Parámetros de modelos opcionales
Modelo JET-STD-1500
Altura del centro (mm) 1100
Velocidad de producción (m/min) 1-4
Potencia instalada (Kw/h) 120
Potencia consumida (Kw/h) 50
Anchura del producto acabado (mm) 800-1500
Dimensiones (mm) 35000X4000X3000

Aparte de este modelo, podemos crear líneas adecuadas a los requerimientos de los clientes.

Imagen de detalles

Aplicación del panel compuesto:

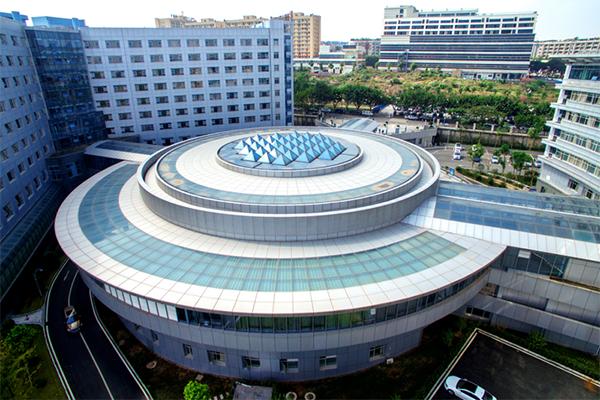

Los paneles metálicos compuestos se aplican extensamente en los edificios, la decoración de fachadas, los ascensores, los vagones de tren, los tableros de publicidad y otros lugares de alta categoría .

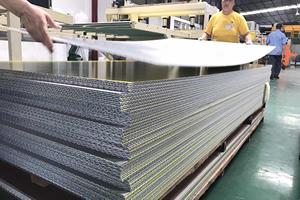

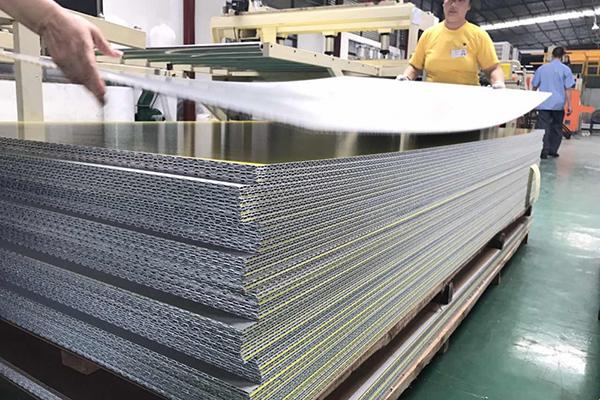

  • Lámina alveolar de metal

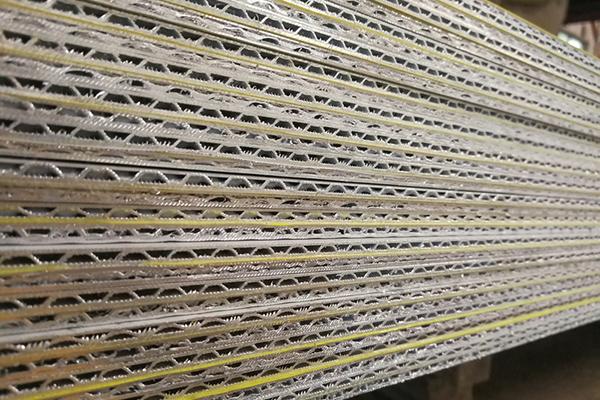

  • Lámina alveolar de metal
  • Aplicación del panel metálico
Componentes:

Equipo 1:
Unidad de desenrollado y estampado del núcleo
Función: Esta unidad se encarga del desenrollado del material del núcleo, la estampación especial y el tratamiento térmico de la película de polímero para así obtener el material de base para el siguiente proceso de formación.

Equipo 2:
Unidad de combinación

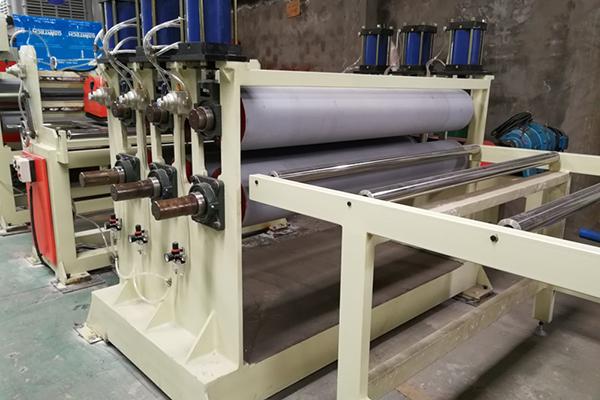

Función: Combina el núcleo del panel con las hojas de aluminio superior e inferior a una temperatura adecuada y luego efectúa el prensado y la laminación.

Equipo 3:
Enfriador

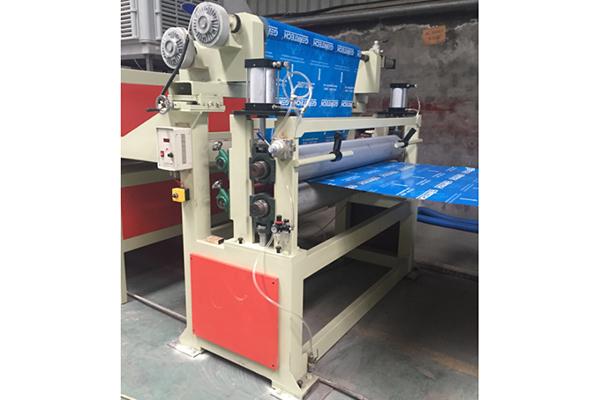

Función: Los paneles compuestos son enfriados por el equipo de refrigeración por aire de volumen de aire ajustable, lo que garantiza el enfriamiento estable. De igual manera, brinda la temperatura adecuada para el subsecuente recubrimiento con el film protector.

Equipo 4:
Unidad de corte
Función: Después del corte y aplanamiento de los paneles enfriados, el sensor de longitud fija produce una señal de retroalimentación para que la cizalla sujete automáticamente los paneles moviéndolos sincronizadamente en la dirección de transporte y luego regrese a su posición original. De esta manera se asegura la precisión dimensional del panel.

Equipo 5:
Sistema de control electrónico
Función: El sistema de control electrónico se encarga de controlar todas las máquinas de la línea.
